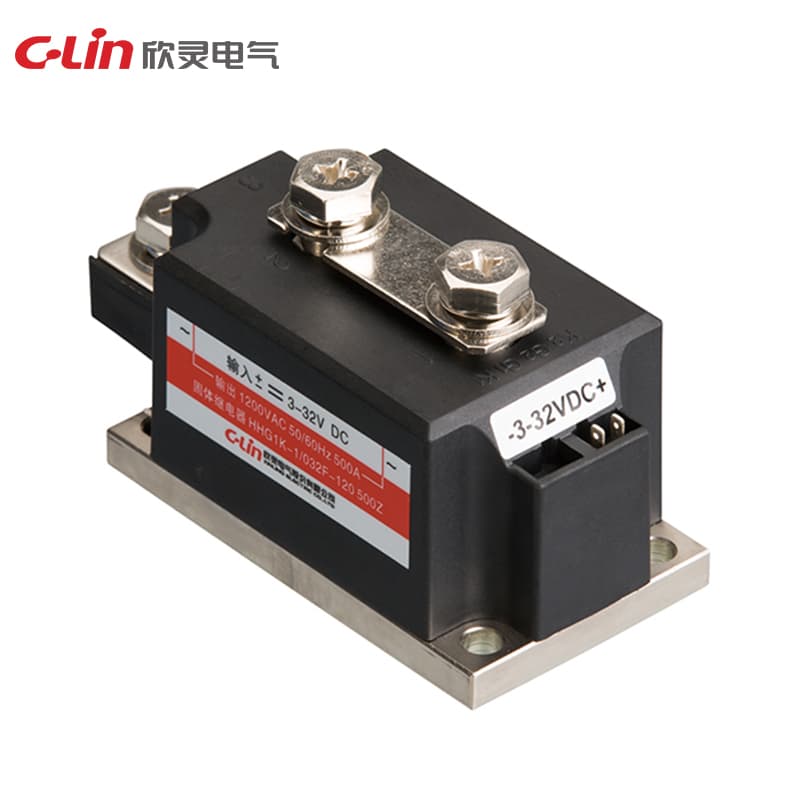

Relé de estado sólido de grado industrial serie HHG1K
Model Number: HHG1K-1/032F-120
Voltaje de control: 3-32VDC Corriente de control: 5-25mA Voltaje de carga: 120: 60-1200VAC Corriente de carga: 500A, 600A, 800A, 1000A Caída de voltaje en conducción: AC＜1.6VAC Tiempo de encendido/apagado: AC≤10ms Corriente de fuga en estado apagado AC≤10mA Tensión soportada dieléctrica: ≥2500VAC Temperatura ambiente: -30~80℃ Dimensiones: 500-600A: 115×53×60mm 800A: 125×63×70mm 1000A: 149×66×76mm Forma de instalación: Instalación con perno Descripción: Las cargas superiores a 5A deben estar equipadas con un radiador Las cargas superiores a 80A deben estar equipadas con refrigeración forzada por ventilador o refrigeración por agua
Solicitar cotizaciónEspecificaciones técnicas
| Modelo | HHG1K-1/032F-120(SSR-DA) |
| Dimensión | 500-600A：115×53×60mm 800A：125×63×70mm 1000A：149×66×76mm |
| Instrucción | Debe instalarse un radiador para cargas superiores a 5A; debe añadirse un ventilador de enfriamiento fuerte o refrigeración por agua para cargas superiores a 80A |
| Tiempo de encendido/apagado | AC≤ 10ms |
| Corriente de carga | 500A, 600A, 800A, 1000A |
| Voltaje de carga | 120: 60-1200VAC |
| Temp. ambiente | -30~80°C |
| Corriente de control | 5-25mA |
| Voltaje de control | 3-32VDC |
| Forma de instalación | Instalación con perno |
| Rigidez dieléctrica | ≥ 2500VAC |
| Caída de voltaje en conducción | AC ≤ 1.6VAC |
| Corriente de fuga en estado apagado | AC ≤ 10mA |
