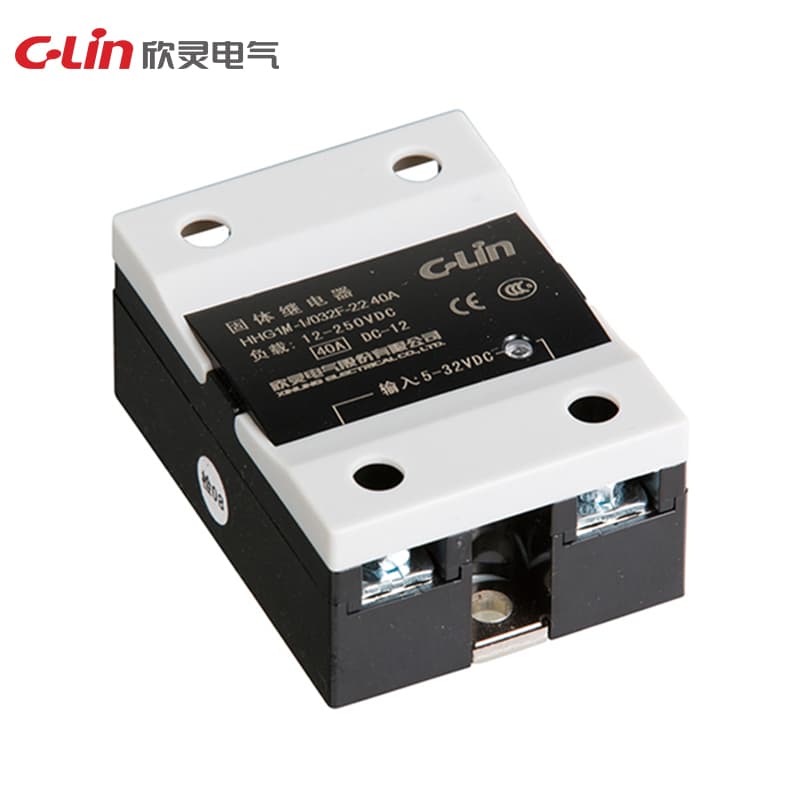

Relé de estado sólido tipo antiinterferencia HHG1M Series
Model Number: HHG1M-1/032F-22
Voltaje de control: 3-32VDC Corriente de control: 6-25mA Voltaje de carga: 22: 24-240VAC, 38: 24-440VAC Corriente de carga: 10A, 15A, 20A, 25A, 30A, 40A, 60A, 80A, 100A Caída de voltaje en estado ON: AC≤ 1.6VAC Tiempo de encendido/apagado: AC≤ 10ms Corriente de fuga en estado OFF: AC≤ 10mA Tensión soportada dieléctrica: ≥ 2500VAC Temperatura ambiente: -30~80℃ Dimensiones: 60×45×29mm Instalación: instalación con perno Nota: Las cargas superiores a 5A deben equiparse con un radiador; las cargas superiores a 80A deben enfriarse con ventiladores o agua
Solicitar cotizaciónEspecificaciones técnicas
| Modelo | HHG1M-1/032F-22(SSR-DA) HHG1M-1/032F-38(SSR-DA) |
| Dimensiones | 60×45×29mm |
| Instrucción | Se debe instalar un radiador para cargas superiores a 5A; se debe añadir un ventilador de fuerte refrigeración o refrigeración por agua para cargas superiores a 80A |
| Tiempo de encendido/apagado | AC≤ 10ms |
| Corriente de carga | 10A, 15A, 20A, 25A, 30A, 40A, 60A, 80A, 100A |
| Voltaje de carga | 22: 24-240VA 38: 24-440VAC |
| Temp. ambiente | -30~80°C |
| Corriente de control | 6-25mA |
| Voltaje de control | 3-32VDC |
| Forma de instalación | instalación con perno |
| Rigidez dieléctrica | ≥ 2500VAC |
| Caída de voltaje en estado ON | AC ≤ 1.6VAC |
| Corriente de fuga en estado OFF | AC ≤ 10mA |
