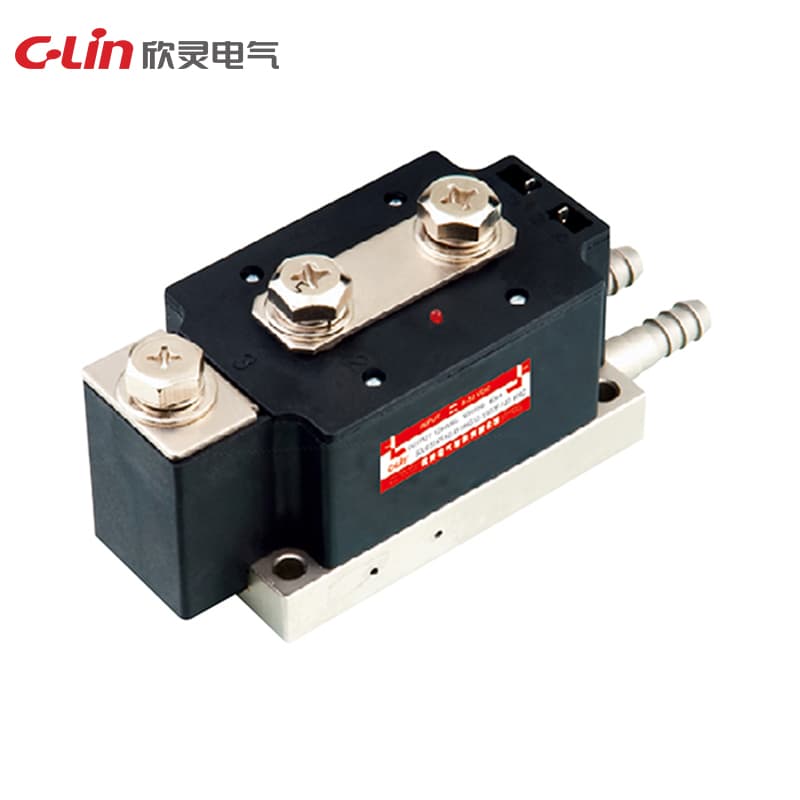

Relé de estado sólido de grado industrial serie HHG1S

Name: Relé de estado sólido de grado industrial serie HHG1S
Brand: C-Lin
SKU: HHG1S-1/032F-120

Model Number: HHG1S-1/032F-120

Voltaje de control: 3-32VDC Corriente de control: 5-25mA Voltaje de carga: 120: 60-1200VAC Corriente de carga: 500A, 600A, 800A, 1000A Caída de voltaje en estado ON: AC＜1.6VAC Tiempo de encendido/apagado: AC≤10ms Corriente de fuga en estado OFF: AC≤10mA Tensión soportada dieléctrica: ≥2500VAC Temperatura ambiente: -30~80℃ Dimensiones: 500-600A: 150×53×68mm 800A: 160×63×75mm 1000A: 185×66×81mm Forma de instalación: instalación con tornillos Descripción: Cargas superiores a 5A deben equiparse con un radiador Cargas superiores a 80A deben equiparse con refrigeración forzada por ventilador o refrigeración por agua

Solicitar cotización

Especificaciones técnicas

Model	HHG1S-1/032F-120
Dimension	500-600A: 150×53×68mm 800A: 160×63×75mm 1000A: 185×66×81mm
Instruction	Se debe instalar un radiador para cargas superiores a 5A; se debe añadir un ventilador de alta refrigeración o refrigeración por agua para cargas superiores a 80A
On-off time	AC≤ 10ms
Load current	500A, 600A, 800A, 1000A
Load voltage	120: 60-1200VAC
Ambient temp.	-30~80°C
Control current	5-25mA
Control voltage	3-32VDC
Installation form	instalación con tornillos
Dielectric strength	≥ 2500VAC
On-state voltage drop	AC ≤ 1.6VAC
Off-state leakage current	AC ≤ 10mA
