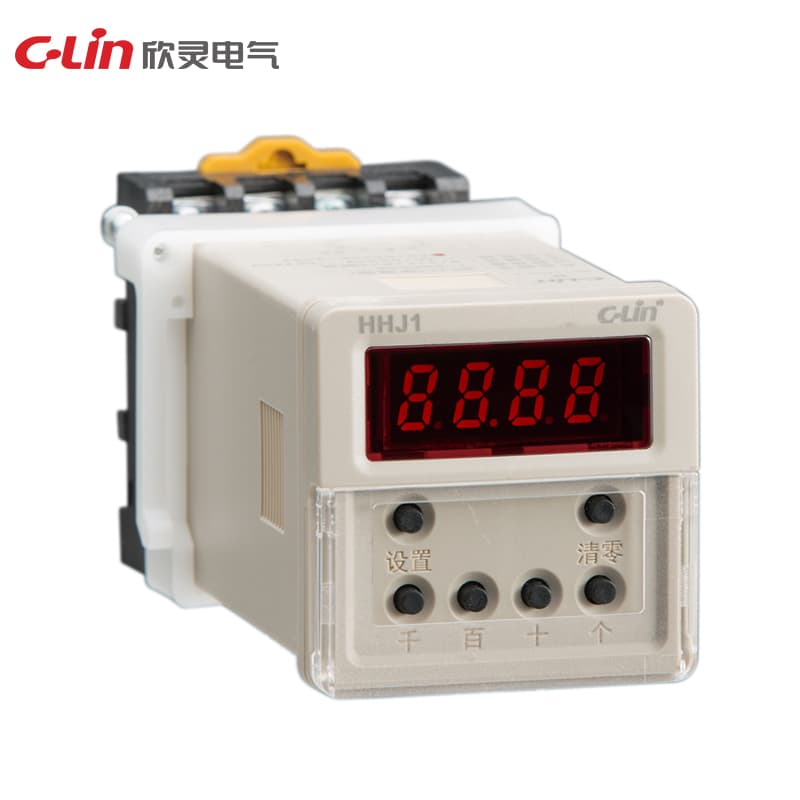

Relé contador Serie HHJ1
Model Number: HHJ1
Fuente de alimentación de trabajo: AC/DC24V; AC220V; AC/DC100~240V; AC380V Modo de trabajo: conteo positivo, pantalla LED de 4 dígitos Velocidad de conteo: alta frecuencia 100 veces/segundo; baja frecuencia 30 veces/segundo Rango de conteo: (1-9999)×1, ×10, ×100 veces Señal de entrada: señal de contacto, interruptor fotoeléctrico/proximidad PNP normalmente abierto Modo de salida: N, C, F, R, X estándar Memoria ante fallo de alimentación: memoria configurable Dimensiones: 48×48×115mm Tamaño de apertura: 45×45mm Método de instalación: tipo panel
Solicitar cotizaciónEspecificaciones técnicas
| Ui | 400V |
| Ith | 5A |
| Uimp | 2.5KV |
| Ue/Ui | Tensión de trabajo nominal Ue/corriente de trabajo nominal Ie:AC-15 Ue:AC250V,Ie:3A para cada categoría de uso. |
| Altitude | ≤2000m |
| Humidity | ≤90% |
| Output mode | Sistema N, C, F, R, X |
| Installation | Montaje en panel, riel de 35mm o montaje en chasis |
| Specification | HHJ1 |
| Counting range | 1~9999 (x1, x10, x100 aumento) |
| Blackout memory | 10 años |
| Operating power | AC380V, AC/DC100~240V, AC/DC24V 50/60Hz, el rango permitido de fluctuación de tensión (85%~110%) Ue |
| Contact capacity | 3A AC250V (resistivo) |
| Counting signals | a) Señales de contacto: contactos, interruptores de recorrido, etc. a) Señal de contacto: contacto, interruptor de recorrido, etc.; b) Señal de nivel: nivel de pulso positivo (H:DC4V~30V), ancho mínimo del pulso de conteo>15ms;. c) Señal de sensor: interruptor fotoeléctrico, interruptor de proximidad, interruptor Hall. |
| Temperature range | -5°-40°C |
| Counting frequency | a) Conteo de baja frecuencia:≤10 veces/seg. b) Conteo de alta frecuencia:≤100 veces/seg, el ciclo de trabajo de la señal es 50%. |
