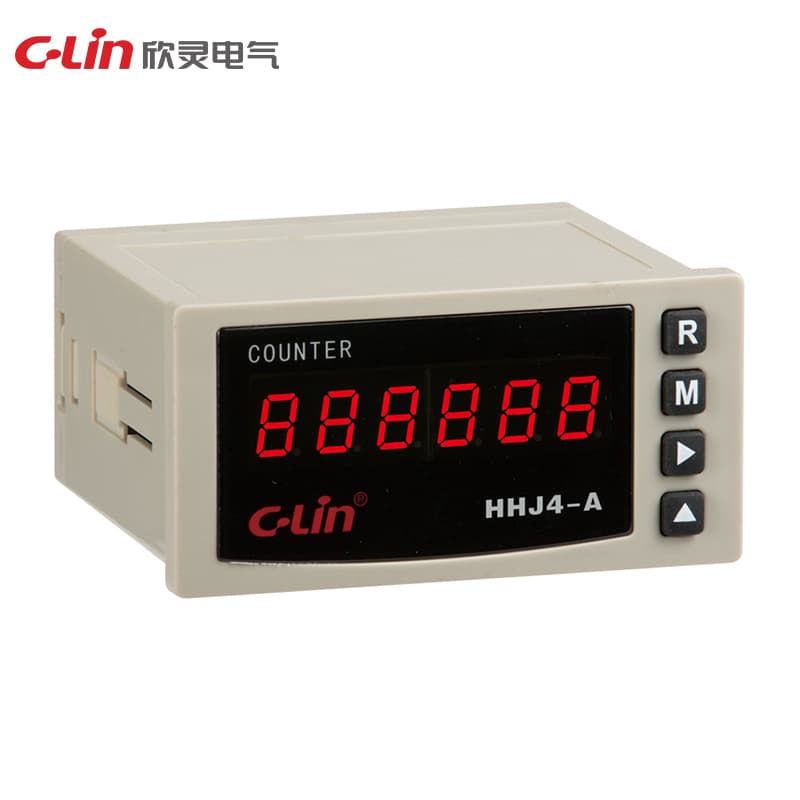

Relé contador HHJ4 Serie
Model Number: HHJ4-A
HHJ4-AHHJ4-D
Alimentación de trabajo: DC24V; AC24V, AC220V, AC380V Modo de trabajo: conteo hacia adelante, conteo hacia atrás Velocidad de conteo: alta frecuencia 1000 veces/segundo; baja frecuencia 30 veces/segundo Rango de conteo: (1-999999)×1, ×10, ×100 veces Señal de entrada: señal de contacto, interruptor fotoeléctrico/proximidad PNP normalmente abierto Modo de salida: N, C, F, X, R multiestándar Memoria por fallo de energía: 10 años Forma de contacto: un grupo de contactos normalmente abiertos y normalmente cerrados Capacidad de contacto: 3A AC250V (resistivo) Dimensiones: 96×48×114mm O
Solicitar cotizaciónEspecificaciones técnicas
| Ui | 400V |
| Ith | 5A |
| Uimp | 2.5KV |
| Ue/Ui | Tensión de trabajo nominal Ue/corriente de trabajo nominal Ie:AC-15 Ue:AC250V,Ie:3A para cada categoría de uso. |
| Altitude | ≤2000m |
| Reset mode | Reinicio por pulsador o ⑧, reinicio por cortocircuito de cuatro terminales. |
| Installation | Tipo panel |
| Specification | HHJ4-A |
| Counting range | 1~999999(x1, x10, x100 ampliación) |
| Counting Signal | a) Contactos de relé, interruptores de recorrido, etc.; y b) Señal de nivel: nivel de pulso (H: DC4V~30V válido, L: 0~DC2V inválido). c): Señal de sensor: interruptor fotoeléctrico, interruptor de proximidad, interruptor Hall |
| Operating power | AC380V, 220V, 110V50/60Hz, el rango permisible de fluctuación de tensión es (85%~110%) Ue; DC24V. |
| Contact capacity | 3A AC250V (resistivo) |
| Temperature range | -5°-40°C |
| Counting frequency | a) Conteo de baja frecuencia: ≤30 veces/seg, ancho mínimo de pulso de señal >15ms;. b) Conteo de alta frecuencia: ≤1000 veces/seg, ancho mínimo de pulso de señal >0.5ms, el ciclo de trabajo de la señal es 50%. |
| Memory of power failure | 10 años |
