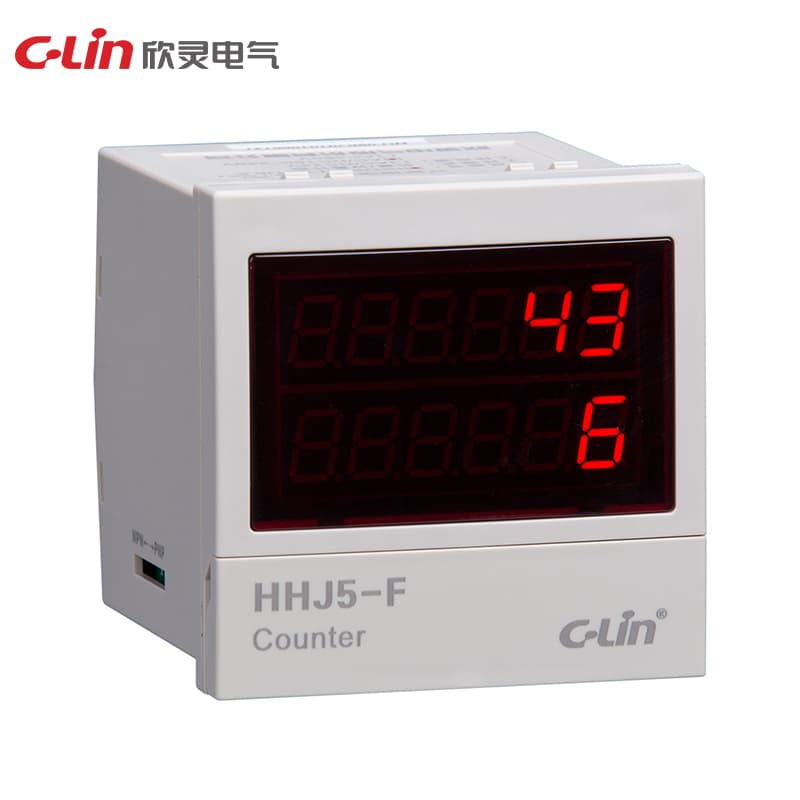

Relé contador Serie HHJ5
Model Number: HHJ5-F
HHJ5-FHHJ5-K
Alimentación de trabajo: AC/DC24V; AC/DC100-240V; AC380V Modo de trabajo: conteo positivo Modo de trabajo: reinicio automático de componentes; número total acumulado o número de paquetes Velocidad de conteo: alta frecuencia 1000 veces/segundo; baja frecuencia 30 veces/segundo Rango de conteo: 1-999999 Señal de entrada: señal de contacto, interruptor fotoeléctrico/proximidad PNP normalmente abierto Memoria por fallo de energía: 10 años Forma de contacto: un grupo de contactos normalmente abiertos y normalmente cerrados Capacidad de contacto: 3A AC250V (resistivo) Dimensiones:
Solicitar cotizaciónEspecificaciones técnicas
| Ui | 400V |
| Ith | 5A |
| Uimp | 2.5KV |
| Ue/Ui | Tensión nominal de trabajo Ue/corriente nominal de trabajo Ie:AC-15 Ue:AC250V,Ie:3A para cada categoría de uso. |
| Altitude | ≤2000m |
| Reset mode | a) Total: 13, 14 reinicio corto; b) Componente: 8, 10 reinicio corto o presionar la tecla R del panel. |
| Installation | Tipo de panel |
| Specification | HHJ5-F |
| Counting range | 1~999999 |
| Counting signal | a) Señal de contacto: contactos de relé, interruptores de recorrido, etc. b) Señal de nivel: nivel de pulso (H:DC4V~30V válido, L:0~DC2V inválido) c) Señal de sensor: interruptor fotoeléctrico, interruptor de proximidad, interruptor Hall. |
| Operating power | AC380V, 220V, 110V,36V,24V 50/60Hz, el rango de fluctuación de tensión permitido es (85%~110%) Ue; DC24V. |
| Contact capacity | 3A AC250V (resistivo) |
| Counting display | a) Total: la suma del valor de conteo de componentes, hay dos tipos de métodos de conteo, [paquete] y [totalizado], detiene el conteo cuando alcanza el valor total establecido, sin salida de relé, necesita reinicio manual; b) Componente: muestra el número de cada lote, salida de contacto al alcanzar el valor de ajuste del componente, reinicio automático después de t segundos. |
| Temperature range | -5°-40°C |
| Counting frequency | a) Conteo de baja frecuencia: ≤30 veces/seg, ancho mínimo de pulso de señal >15ms; b) Conteo de alta frecuencia: ≤1000 veces/seg, ancho mínimo de pulso de señal >0.5ms, el ciclo de trabajo de la señal es 50%. |
| Memory of power failure | 10 años |
