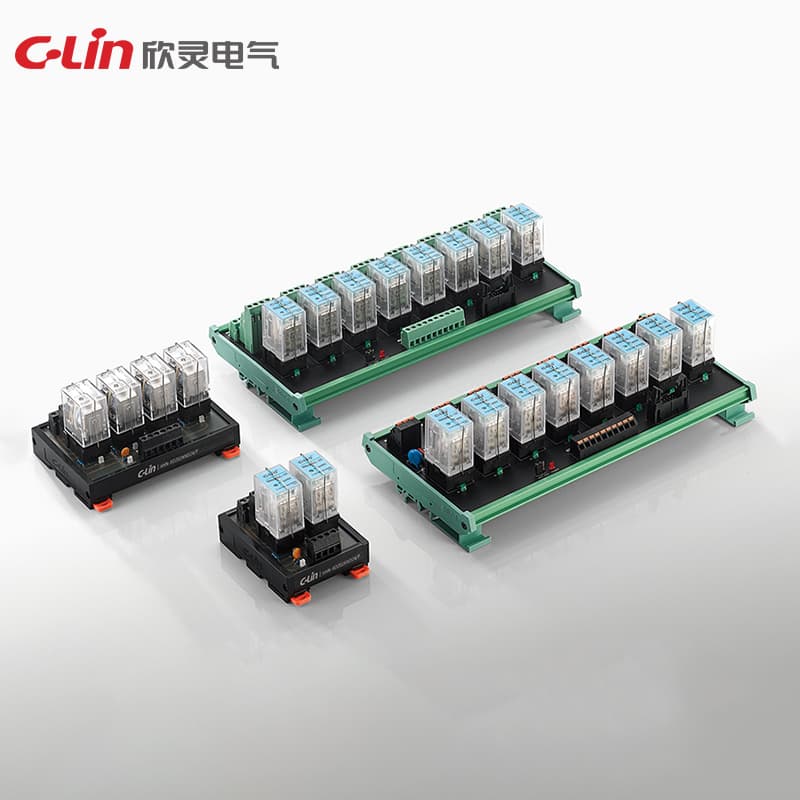

Módulo de relé de potencia HHN-RD Serie
Model Number: HHN-RD
Modelo: HHN-RD1,2,3,4,5,6,7,8 Estructura de contactos: 2Z; 3Z; 4Z Resistencia de contacto (inicial): ≤100mΩ Material de contacto: aleación de plata Capacidad de control nominal (carga resistiva): 6.5A (HHN68B), 10A (HHN68BVL), 12A (HHN68AVL) 5A 240VAC 28VDC (HHN68B, HHN68BVL) Tensión máxima permitida de contacto: 240VAC 28VDC Resistencia de aislamiento (inicial): 1000mΩ (500VDC) Elevación de temperatura de la bobina (a 70℃): ≤85K Tiempo de actuación (a 20℃): ≤20ms Tiempo de restablecimiento (a 20℃): ≤15ms (tipo DC), ≤25ms (tipo AC) Vida mecánica: ≥107 (frecuencia 300 veces/min
Solicitar cotizaciónEspecificaciones técnicas
| Modelo | HHN-RD1 |
| Vida mecánica | ≥ 10⁷ (frecuencia 300 veces/min) |
| Material de contacto | Aleación de plata |
| Tensión nominal (V) | DC12V |
| Composición de contactos | 2Z; 3Z; 4Z |
| Tiempo de restablecimiento (a 20°C ) | ≤ 15ms (tipo DC), ≤ 25ms (tipo AC) |
| Corriente nominal ±10% (MA) | 75 |
| Resistencia de la bobina ±10% (Ω) | 160 |
| Tiempo de operación (a 20°C ) | ≤ 20ms |
| Tensión máxima de atracción (V) | ≤ 75% |
| Tensión máxima de liberación (M) | ≥ 10% |
| Consumo de potencia nominal (W) | 0.9W |
| Resistencia de contacto (inicial) | ≤ 100mΩ |
| Tensión máxima permitida (V) | Tensión nominal ×110% |
| Resistencia de aislamiento (inicial) | 1000mΩ (500VDC) |
| Tensión máxima permitida del contacto | 240VAC 28VDC |
| Valor de elevación de temperatura de la bobina (a 70°C) | ≤ 85K |
| Capacidad de control nominal (carga resistiva) | 6.5A(HHN68B), 10A(HHN68BVL),12A(HHN68AVL) 5A 240VAC 28VDC(HHN68B,HHN68BVL) |
| Vida eléctrica (a capacidad de control nominal) | ≥ 10⁵ (frecuencia 1s encendido, 1s apagado) |
