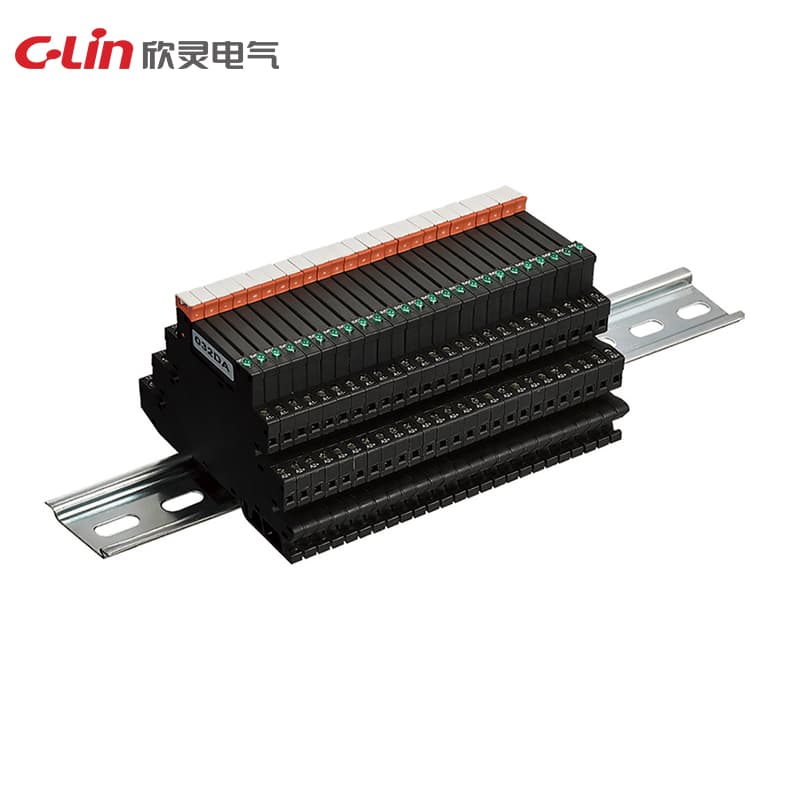

Módulo de relé de estado sólido serie HHN-SG
Model Number: HHN-SG1
Modelo de producto: HHN-SG101□□D24/DA; HHN-SG101□□D24 Tiempo de acción: 1/2 ciclo de la fuente de alimentación de la carga + 1ms o menos; 1ms o menos Tiempo de restablecimiento: 1/2 ciclo de la fuente de alimentación de la carga + 1ms o menos; 1ms o menos Resistencia de aislamiento: 100MΩ o más (500V megóhmetro) Tensión de control: 3-32VDC Corriente de control: 5-20mA Tensión de carga: 24-240VAC 24-440VAC 5-60VDC Corriente de carga: 1A 2A Caída de tensión en conducción: DC≤1.2V AC≤1.6V Corriente de fuga en estado de apagado: DC≤5mA AC≤10mA Tensión soportada dieléctrica: ≥1500VAC Tensión soportada de aislamiento: AC2500
Solicitar cotizaciónEspecificaciones técnicas
| Modelo | HHN-SG101 □□ D24/DA |
| Tiempo de restablecimiento | 1/2 ciclo de la fuente de alimentación de la carga+1ms o menos |
| Tipo de cableado | Terminal tipo europeo, terminal enchufable directo tipo lámina de resorte, conector MIL |
| Corriente de carga | 1A, 2A |
| Tensión de carga | 24-240VAC 24-440VAC 5-60VDC |
| Tensión de pico | 900V 400V |
| Corriente de sobretensión | ≤ 10ms para 60A, ≤ 10ms para 30A |
| Tiempo de operación | 1/2 ciclo de la fuente de alimentación de la carga+1ms o menos |
| Corriente de control | 5-20mA |
| Tensión de control | 3-32VDC |
| Polaridad de cableado | Sin requisito de polaridad (compatible con doble polaridad NPN/PNP) |
| Resistencia dieléctrica | ≥ 1500VAC |
| Resistencia de aislamiento | 100MΩ o más (500V megóhmetro) |
| Caída de tensión en conducción | DC ≤ 1.2V AC ≤ 1.6V |
| Corriente nominal de operación | 5-25mA |
| Tensión nominal de operación | 3-32VDC |
| Corriente de fuga en estado de apagado | DC ≤ 5mA AC ≤ 10mA |
| Número de canales de control | 2, 4, 8, 10, 12, 16, 32 |
| Tensión soportada de aislamiento | AC2500V 50/60Hz 1 min |
