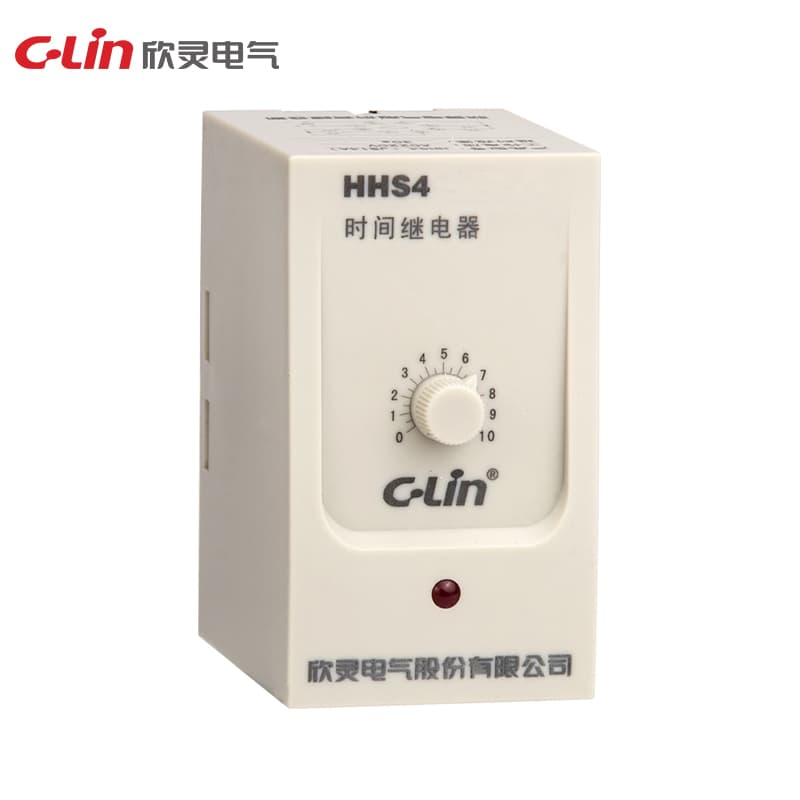

Serie de relés temporizadores HHS4
Model Number: HHS4
Alimentación de trabajo: DC24V; AC24V, AC220V, AC380V Rango de retardo: 0.5s~3600s Error de repetición: ≤1% Modo de trabajo: HHS4 (JS14A, JS20): retardo a la conexión HHS4C (JS20/03): retardo a la conexión con acción instantánea HHS4G: retardo a la desconexión Forma de contacto: HHS4, HHS4G: dos grupos de retardo HHS4C: un grupo de retardo y un grupo de acción instantánea Capacidad de contacto: 3A AC250V (resistivo) Dimensiones: 45×82×83mm Tamaño de abertura: 56-2×Φ4.5mm Método de instalación: tipo dispositivo o tipo carril guía de 35mm
Solicitar cotizaciónEspecificaciones técnicas
| Ue/Ie | Tensión de trabajo nominal Ue/Corriente de trabajo nominal Ie:AC-15 Ue:AC250V,Ie:3A en cada categoría de uso. |
| Altitude | ≤2000m |
| Humidity | La humedad relativa del aire es ≤50% a una temperatura máxima de 40°C en el lugar de instalación; se puede permitir una mayor humedad relativa a temperaturas más bajas, por ejemplo hasta 90% a 20°C. Se deben tomar medidas especiales para la condensación ocasional debido a cambios de temperatura. |
| Delay Range | 0.1s~1s、0.5s~5s、1s~10s、3s~30s、6s~60s、12s~120s、18s-180s、30s-300s、60s~600s、90s~900s、120s~1200s、180s~1800s、360s~3600s |
| Installation | Tipo dispositivo, tipo carril |
| Specification | HHS4 |
| Movement Forms | Retardo a la conexión |
| Operating power | AC380V,AC220V,AC127V,AC110V,AC36V,AC24V, 50Hz;DC24V |
| Contact capacity | 3A AC250V (resistivo) |
| Repetition error | Er<1% cuando el rango de retardo es mayor que 1s; Dr<50ms cuando el rango de retardo es menor que 1s. |
| Temperature range | -5°-40°C |
| Number of contacts | Retardo 2 conversión |
| Rated insulation voltage Ui | 400V |
| Conventional heating current Ith | 5A |
| Rated impulse withstand voltage Uimp | 2.5KV |
