C-Lin

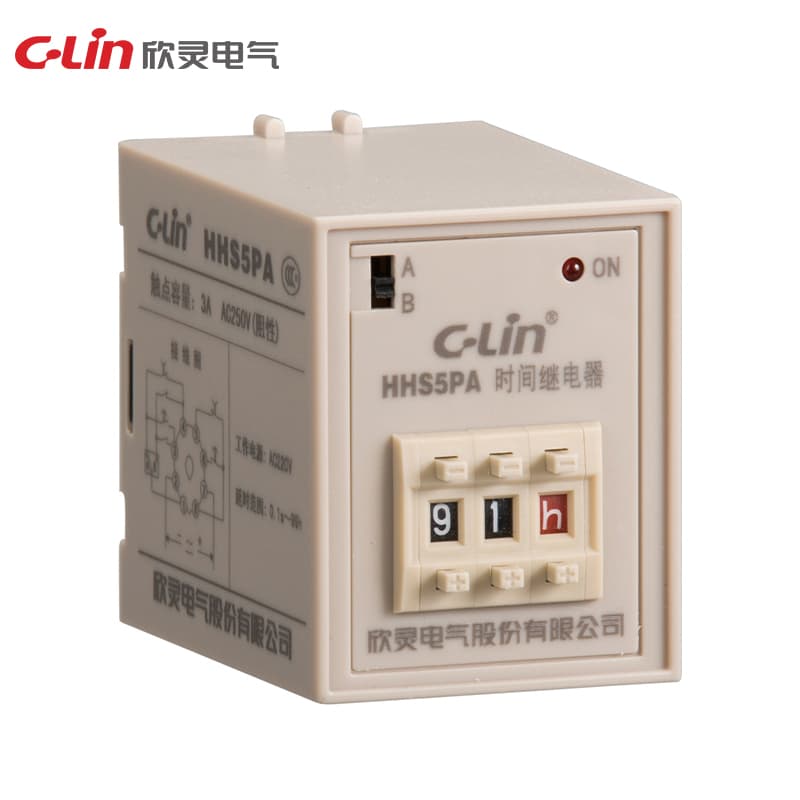

Relé de tiempo HHS5 Serie
Model Number: HHS5PA
Alimentación de trabajo: DC24V; AC24V, AC220V, AC380V Rango de retardo: 1s, 5s, 10s, 30s, 60s, 120s, 180s Error de repetición: ≤5% Modo de trabajo: retardo a la desconexión Forma de contacto: HHS5F: un juego de contactos de retardo con reinicio HHS5F1: dos juegos de contactos de retardo HHS5F2: un juego de contactos de retardo y un juego de contactos instantáneos Capacidad de contacto: 3A AC250V (resistivo) Dimensiones: 40.5×54×84mm Método de instalación: con distintos zócalos y accesorios, puede instalarse en tipo dispositivo, tipo panel y riel guía de 35mm Alternat
Solicitar cotizaciónEspecificaciones técnicas
| Ue/Ie | Tensión de trabajo nominal Ue/Corriente de trabajo nominal Ie: AC-15 Ue: AC250V, Ie:3A en cada categoría de uso. |
| HHS5PY | Retardo de arranque estrella-triángulo |
| Contacto | Un juego de contactos de retardo con reinicio |
| Altitud | ≤2000m |
| Humedad | La humedad relativa del aire es <50% a una temperatura máxima de 40°C en el lugar de instalación; puede permitirse una mayor humedad relativa a temperaturas más bajas, p. ej., hasta 90% a 20°C. Deben tomarse medidas especiales para la condensación ocasional debida a cambios de temperatura. |
| Dimensiones | 40.5×54×75.5mm |
| Rango de retardo | 0.1s-1s；0.2s-2s 0.5s-5s;1s-10s;2.5s-30s;5s-60s;10s-120s;15s-180s |
| Temperatura | -5℃ a 40℃ |
| Forma de contacto | Dos juegos de contactos de retardo |
| Instalación | Montaje en unidad, panel y riel de 35m con diferentes zócalos y accesorios. |
| Error de repetición | ≤ 1% |
| Modo de trabajo | Retardo a la conexión |
| Especificación | HHS5F |
| Formas de movimiento | Retardo por fallo de alimentación |
| Modo de operación | Retardo a la desconexión |
| Método de ajuste | Potenciómetro |
| Alimentación de operación | AC380V,AC220V,AC110V,AC36V,AC24V, 50Hz;DC24V,DC110V,DC220V |
| Capacidad de contacto | 3A AC250V (resistivo) |
| Error de repetición | Er<5% cuando el rango de retardo es mayor que 1s; Dr<100ms cuando el rango de retardo es menor que 1s. |
| Rango de retardo de tiempo | 1s、5s、10s、30s、60s、120s、180s |
| Rango de temperatura | -5°-40°C |
| Número de contactos | Conmutación de retardo 1 |
| Producto alternativo | ST3PR |
| Método de instalación | Con distintos zócalos y accesorios, puede instalarse en tipo dispositivo, tipo panel y riel guía de 35mm |
| Productos alternativos | ST3PA, ST3PC |
| Tensión de alimentación nominal | AC24V、AC36V、ACI10V、AC220V、 AC380V50Hz:DC24V、DCI10V、 DC220V:Rango de fluctuación de tensión permitido (85%~110%)Ue |
| Alimentación de trabajo | DC24V; AC24V, AC220V, AC380V |
| Carga nominal del contacto | 3A AC250V(Resistiva) |
| Tensión de aislamiento nominal Ui | 400V |
| Corriente térmica convencional Ith | 5A |
| Tensión soportada de impulso nominal Uimp | 2.5KV |
