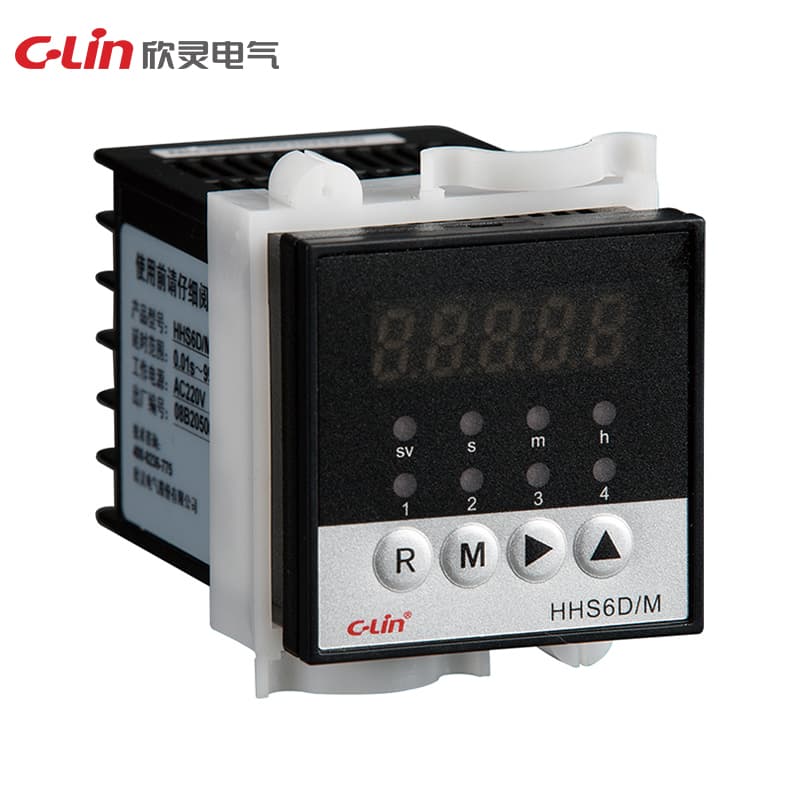

Relé temporizador multicírcuito HHS6 Serie
Model Number: HHS6D-M
Fuente de alimentación de trabajo: DC24V; AC24V, AC220V, AC380V Rango de retardo: 0.01s~99h99m ajuste de horas, minutos y segundos Error de repetición: ≤1% Modo de trabajo: retardo a la conexión Forma de contacto: dos juegos de retardo con terminal de pausa de reset (11 pies) Capacidad de contacto: 3A AC250V (resistivo) Dimensiones: 48×48×115mm Tamaño de apertura: 45×45mm Método de instalación: tipo panel, tipo dispositivo, tipo carril guía de 35mm Producto alternativo: JSS48A
Solicitar cotizaciónEspecificaciones técnicas
| Ue/Ie | Tensión nominal de trabajo Ue/Corriente nominal de trabajo Ie:AC-15 Ue:AC250V,Ie:3A en cada categoría de uso. |
| Contact | Transición de retardo 1 con pausa de reset |
| HHS6A-1 | Un grupo de retardo con función de inicio por reset |
| HHS6A-2 | Dos grupos de contactos de retardo |
| Altitude | ≤2000m |
| Humidity | La humedad relativa del aire es <50% a una temperatura máxima de 40°C en el lugar de instalación; puede permitirse una humedad relativa mayor a temperaturas más bajas, por ejemplo hasta 90% a 20°C. Deben tomarse medidas especiales para la condensación ocasional debida a cambios de temperatura. |
| Dimensions | 48×48×115mm |
| Delay Range | 0.01s-99.99s;1s-99m99s;1m-99h99m |
| Temperature | -5℃ a 40℃ |
| Timing mode | Positivo/cuenta regresiva, pantalla de doble fila |
| Contact form | HHS6A: dos grupos de retardo con función de inicio por reset |
| Display mode | Pantalla de tubo digital |
| Installation | Tipo panel, tipo carril de 35mm, tipo fijado |
| Opening size | 45×45mm |
| Repeat error | ≤1% |
| Working mode | Retardo a la conexión, retardo a la desconexión/función de memoria/no memoria opcional |
| Specification | HHS6 |
| Movement Forms | Retardo a la conexión |
| Operating mode | Retardo a la desconexión |
| Control circuit | 1, 2, 3, 4 |
| Operating power | AC380V,AC220V,AC127V,AC110V,AC36V,AC24V, 50Hz;DC24V |
| Contact capacity | 3A AC250V (resistivo);DC24V 5A |
| Repetition error | Er<1% cuando el rango de retardo es mayor que 1s; Dr<50ms cuando el rango de retardo es menor que 1s. |
| Time Delay range | 0.1s-990h |
| Temperature range | -5°-40°C |
| Number of contacts | 2 juegos de retardo de tiempo con función de pausa de reset |
| Installation method | Tipo panel, tipo dispositivo, tipo carril guía de 35mm |
| Rated Supply Voltage | DC24V;AC24V、AC220V、AC380V |
| Working power supply | DC24V; AC24V, AC220V, AC380V |
| Rated Load of the Contact | 3A AC250V(Resistivo) |
| Rated insulation voltage Ui | 400V |
| Conventional heating current Ith | 5A |
| Rated impulse withstand voltage Uimp | 2.5KV |
