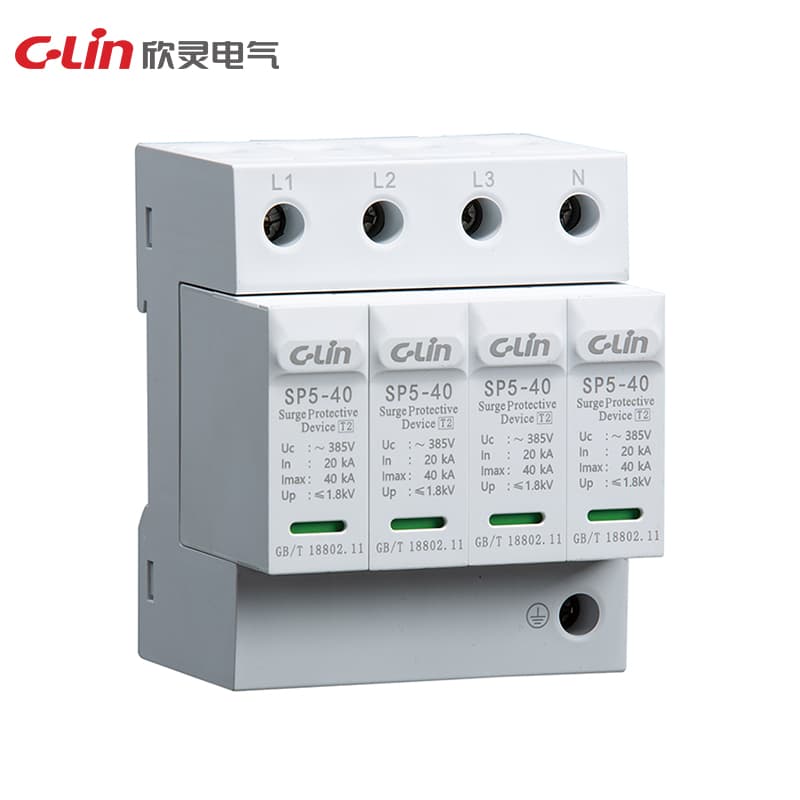

Dispositivo de protección contra sobretensiones Serie SP5
Model Number: SP5
SP5SP5-DC
Tensión de trabajo nominal (Un): 230V/400V Corriente nominal de descarga In (8/20μs): 5kA, 10kA, 20kA, 30kA, 40kA Corriente máxima de descarga Imax (8/20μs): 10kA, 20kA, 40kA, 60kA, 80kA Tensión máxima continua de trabajo (Uc): 275V, 320V, 385V, 460V Nivel de protección (Up) kV≤ 1.0 ~≤ 2.4 Corriente de fuga (75%Uc1mA) <20μA Clasificación de ensayo: Clase II Nivel de protección: IP20 Fusible o interruptor automático recomendado: 10A~63A Método de instalación: carril estándar de 35mm
Solicitar cotizaciónEspecificaciones técnicas
| Fase | 1P 2P 3P 4P |
| Dimensiones | 91×18×71,91×36×71,91×54×71,91×72×71 |
| Instalación | Carril estándar de 35mm |
| Especificación | Serie SP5 |
| Número de polos | 1P, 2P, 3P |
| Nivel de protección | IP20 |
| Método de instalación | carril estándar de 35mm |
| Clasificación de ensayo | 2 |
| Nivel de protección (Up) | kV ≤ 2.4, ≤ 3.0, ≤ 3.5, ≤ 4.5 |
| Nivel de protección (Up)kV | < 1.0 < 1.2 < 1.2 < 1.5 / < 1.2 < 1.3 < 1.5 < 1.8 / < 1.5 < 1.5 < 1.8 < 2.0 / < 1.6 < 1.8 < 2.0 < 2.2 / < 1.8 < 2.0 < 2.2 < 2.4 |
| Corriente de fuga (75%Uc1mA) | < 20μA |
| Tensión de trabajo nominal (Un) | 230V/400V |
| Corriente de fuga (75% Uc1mA) | < 20μA |
| Fusible o interruptor automático recomendado | 10A~63A |
| Corriente nominal de descarga In (8/20μs) | 20kA |
| Tensión máxima continua de trabajo (Uc) | 600V, 800V, 1000V, 1500V |
| Corriente máxima de descarga Imax (8/20μs) | 40kA |
| Tensión máxima continua de funcionamiento (Uc) | 275V,320V,385V,460V |
