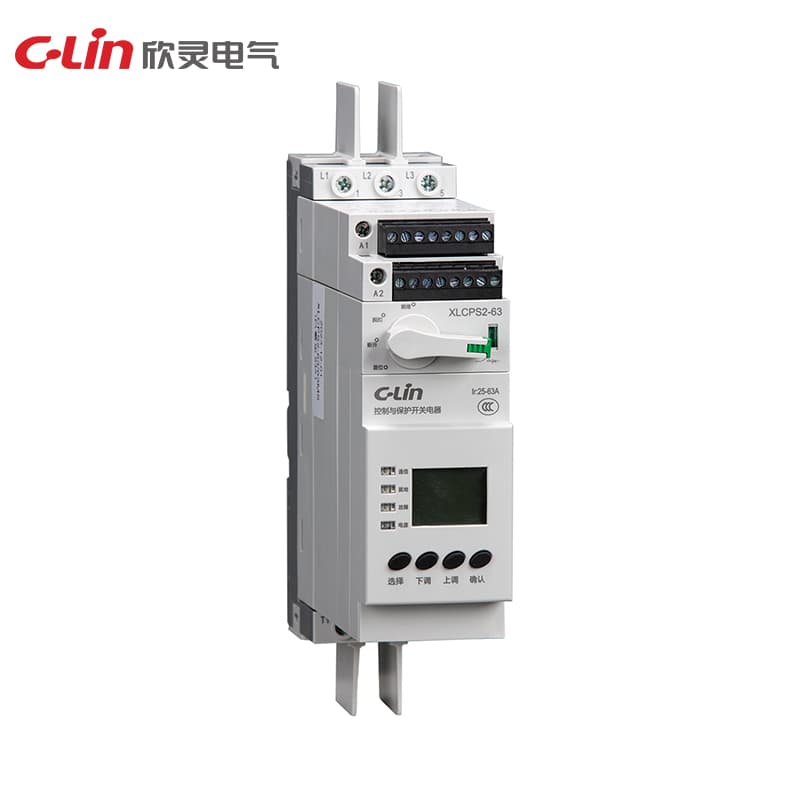

Serie de interruptores de control y protección XLCPS2
Model Number: XLCPS2
Grado de bastidor: 63 Tensión nominal de trabajo (Ue): 400V, 690V Categoría de uso: AC-43, AC-44 Frecuencia nominal: 50Hz Número de polos: 3 Sistema de trabajo nominal: sistema de trabajo de ocho horas, sistema de trabajo ininterrumpido, sistema de trabajo intermitente Nivel del sistema de trabajo intermitente 300, factor de carga 40% Capacidad nominal de corte en cortocircuito en servicio Ics: 50kA (AC400V), 4kA (AC690V) Tiempo de acción de apertura ≤ 2ms Tensión de aislamiento nominal Ui: 690V Tensión nominal soportada de impulso Uimp: 6kV Vida eléctrica (AC-43) (10,000 veces): 100
Solicitar cotizaciónEspecificaciones técnicas
| Polo | 3 |
| Instalación | Montaje vertical (montaje con tornillos) |
| Especificación | XLCPS2 |
| Categoría de uso | AC—43，AC—44 |
| Frecuencia nominal | 50Hz |
| Grado del bastidor | 63 |
| Tiempo de acción de apertura | ≤ 2ms |
| Sistema de trabajo nominal | Jornada de trabajo de ocho horas, jornada de trabajo ininterrumpida, jornada de trabajo intermitente |
| Dimensiones generales (mm) | 184×55×158 |
| Tensión de aislamiento nominal Ui | 690V |
| Tensión nominal de trabajo (Ue) | 400V、690V |
| Corriente nominal de trabajo Ie (A) | 1.2、2.4、6、12 |
| Vida mecánica (10,000 ciclos) | 1000 |
| Corriente térmica convencional Ith (A) | 12 |
| Tensión nominal soportada de impulso Uimp | 6kV |
| Vida eléctrica (AC-43) (10,000 ciclos) | 100（AC400V） |
| Capacidad nominal de corte en cortocircuito en servicio Ics | 50kA（AC400V）， 4kA（AC690V） |
