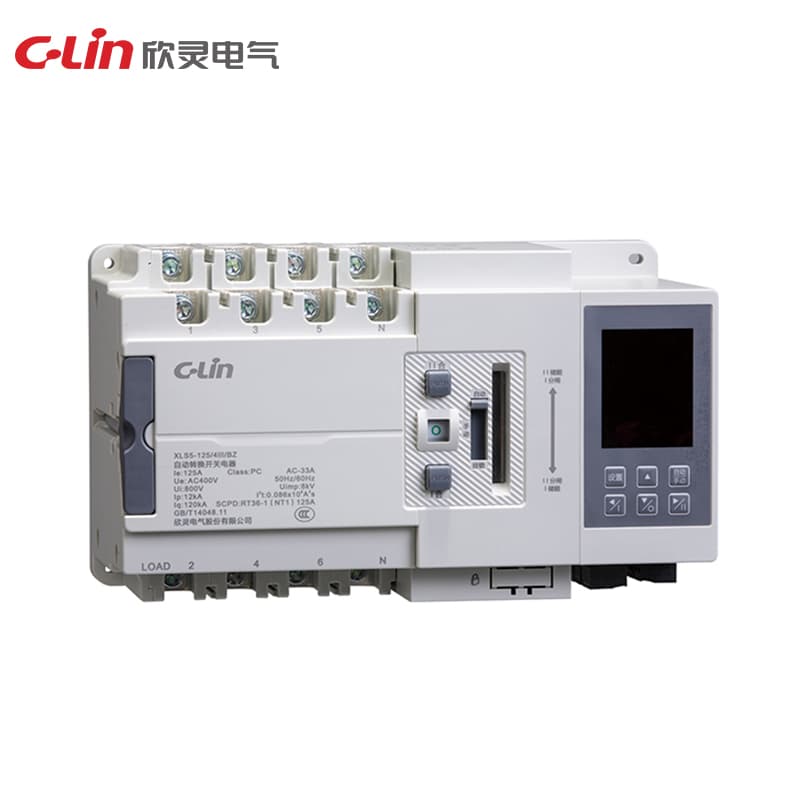

Interruptor de transferencia automática de doble alimentación Serie XLDS5
Model Number: XLDS5
Especificación del modelo: XLDS5-125, XLDS5-250, XLDS5-400, XLDS5-630 Número de polos: 2, 3, 4; 3, 4 Corriente de trabajo nominal: 16, 20, 25, 32, 40, 63, 80, 100, 125; 125, 160, 200, 225, 250; 315, 350, 400; 500, 630 Categoría de uso: AC-33A, AC-33iA Tensión de trabajo nominal: 2P: AC220/230V, 3P/4P: AC400V/415V Tensión de aislamiento nominal: 800V Frecuencia de trabajo nominal: 50/60Hz Tensión de impulso soportada nominal: 8kV Corriente de cortocircuito limitada nominal: 12kV Fuente de alimentación de control nominal: AC230V Tiempo de conversión de contactos: ≤ 50ms Número o
Solicitar cotizaciónEspecificaciones técnicas
| N.º de polos | 2P, 3P, 4P |
| Categoría de utilización | AG-33A, AC-33iA, AG-33B |
| Modelo y especificación | XLDS5-125 |
| Frecuencia de trabajo nominal Hz | 50/60Hz |
| Corriente de trabajo nominal Ie(A) | 16, 20, 25, 32, 40, 63, 80, 100, 125 |
| Tensión de trabajo nominal Ue(V) | AC400V/415V |
| Tensión de aislamiento nominal Ui(V) | 800 |
| Fuente de alimentación de control nominal Us(V) | AC230V |
| Número de ciclos de operación (total) | 16000 |
| Dimensiones(mm) largo×ancho×alto | 238X140X115 |
| Tiempo mínimo de operación de transferencia (mS) | ≤ 70 |
| Número de ciclos de operación (con alimentación) | 6000 |
| Número de ciclos de operación (sin alimentación) | 10000 |
| Número de posiciones de trabajo del contacto | II o III |
| Tensión de impulso soportada nominal Uimp(kW) | 8 |
| Corriente de cortocircuito limitada nominal Iq(kA) (fusible) | 120 |
