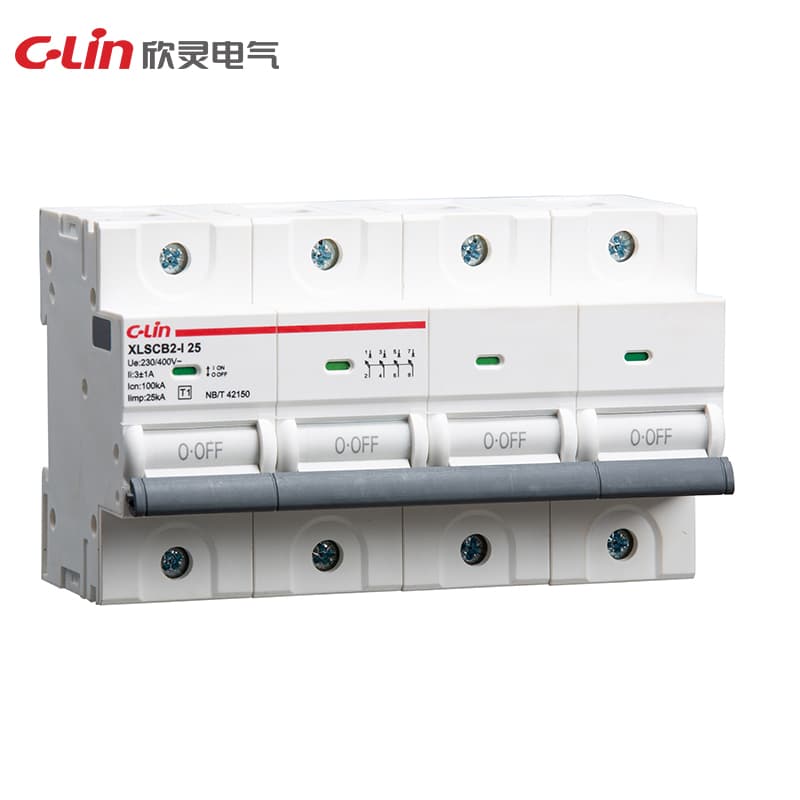

Dispositivo de protección contra sobretensiones serie XLSCB
Model Number: XLSCB2
XLSCBXLSCB2
Corriente de impulso sin disparo Ie (8/20μs): 10kA, 20kA, 40kA, 60kA, 80kA, 100kA, 120kA, 160kA Corriente de impulso sin disparo Ie (10/350μs): 15kA, 25kA Tensión nominal de trabajo Ue: 230/400VAC Valor de disparo de corriente li: 3±1A Capacidad máxima de corte en cortocircuito Icn: 15kA, 25kA, 35kA, 50kA, 65kA Vida mecánica: 10,000 veces Vida eléctrica: 4,000 veces Entorno de trabajo normal: -5~+40℃ Método de instalación: riel estándar de 35mm Número de polos: 1P, 2P, 3P, 4P Dimensiones de apariencia e instalación (mm) ≤ 80kA: 90×18×7
Solicitar cotizaciónEspecificaciones técnicas
| Fase | 2P 3P 4P |
| Dimensiones | 85×36×73.5(2P) 85×72×73.5(3P,4P) |
| Temperatura | -25~+60ºC |
| Instalación | Riel estándar de 35mm |
| Especificación | Serie XLSCB |
| Vida eléctrica | 4000 |
| Vida mecánica | 4000 |
| Número de polos | 1P, 2P, 3P, 4P |
| Método de instalación | riel estándar de 35mm |
| Valor de disparo de corriente li | 3±1A |
| Tensión nominal de trabajo Ue | 230/400VAC |
| Valor de disparo de corriente lo | 3±1A |
| Entorno de trabajo normal | -5~+40℃ |
| Tensión nominal de operación Ue | 230/400VAC |
| Corriente de impulso sin disparo Ie (8/20μs) | 10kA, 20kA, 40kA, 60kA, 80kA, 100kA, 120kA, 160kA |
| Dimensiones de apariencia e instalación (mm) | ≤ 80kA: 90×18×74 (1P), 90×36×74(2P), 90×54×74(3P), 90×72×74(4P), ≥ 100kA: 90×36×74(1P), 90×72×74(2P), 90×108×74(3P), 90×144×74(4P) |
| Capacidad máxima de corte en cortocircuito Icn | 15kA, 25kA, 35kA, 50kA, 65kA |
| Corriente de impulso sin disparo Ie (10/350μs) | 15kA, 25kA |
| Tiempo de corte de corriente de carga en frecuencia de red To | ≤ 50ms |
| Tiempo de corte de corriente de cortocircuito en frecuencia de red Tos | ≤ 40ms |
