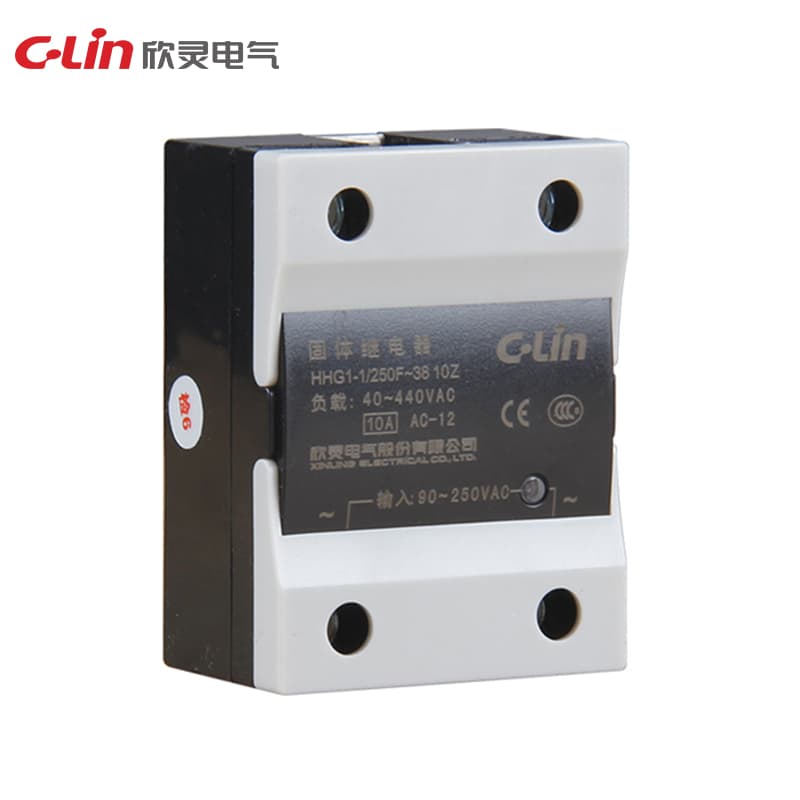

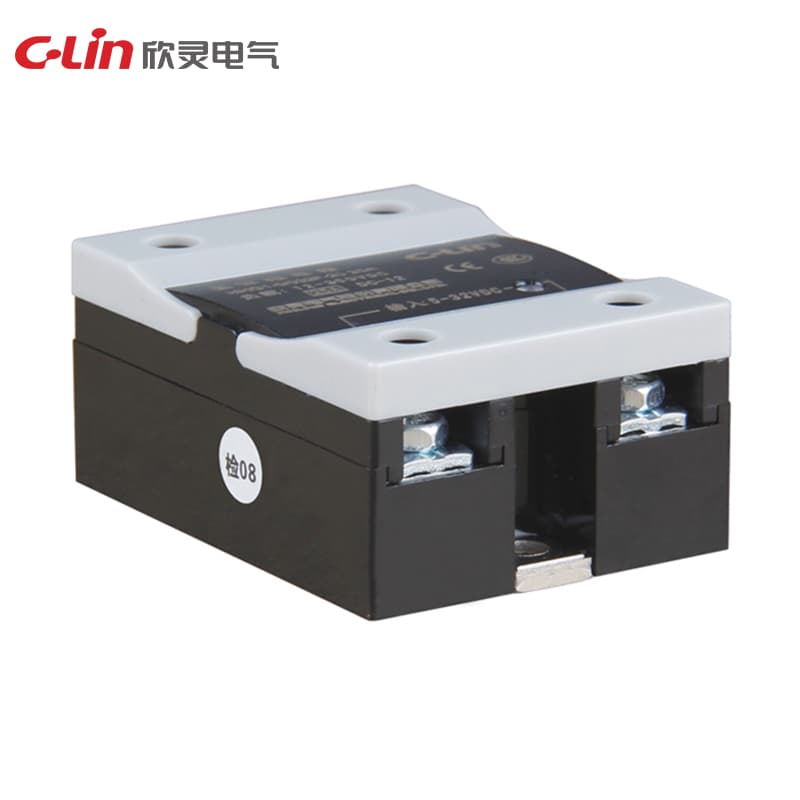

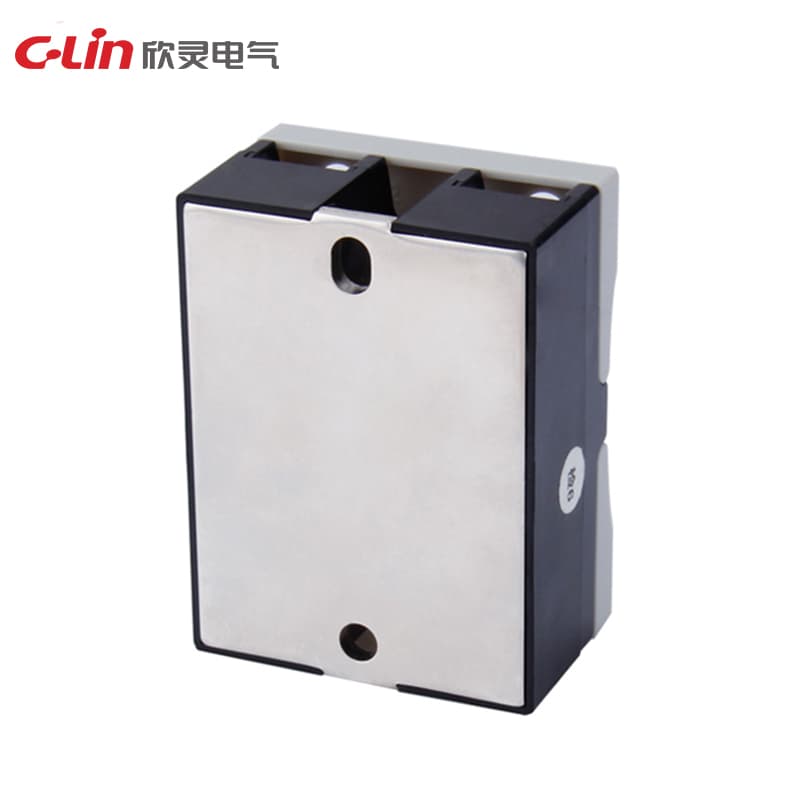

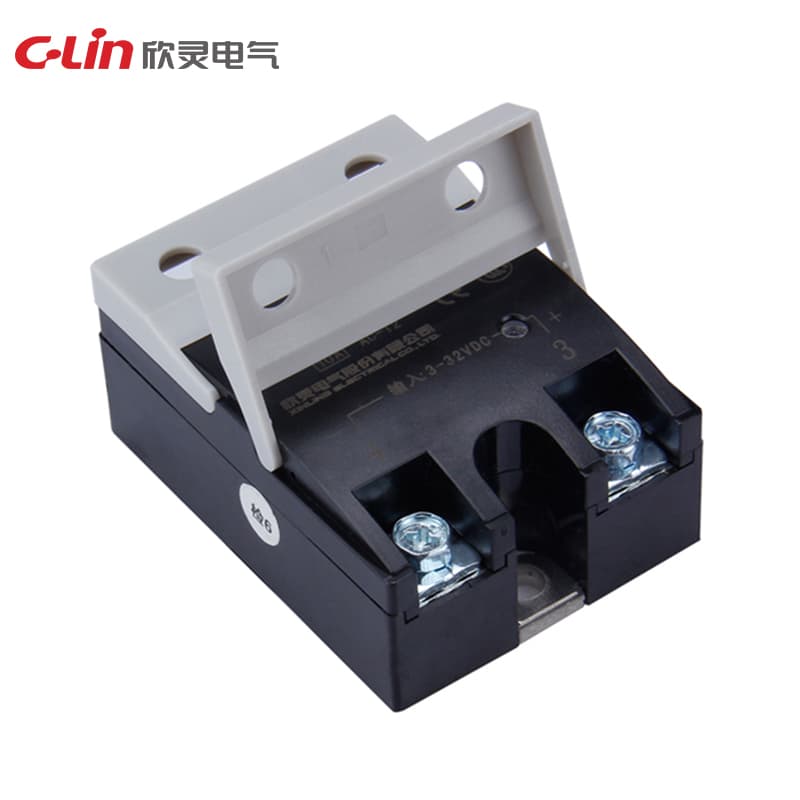

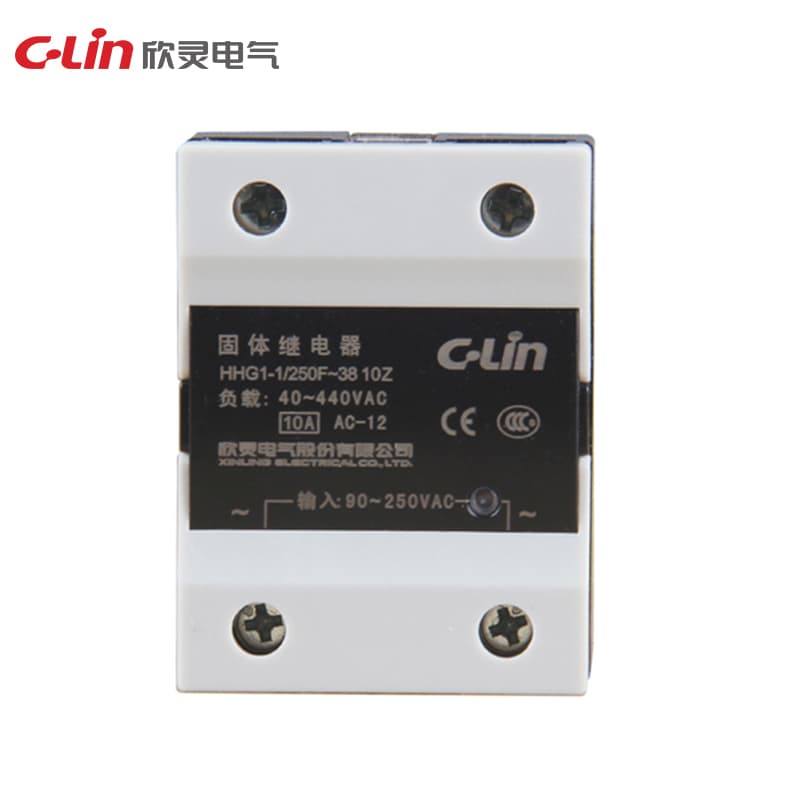

Relé de Estado Sólido Serie HHG1
Model Number: HHG1-1/250F-22
HHG1-0/032F-20HHG1-1/032F-38HHG1-1/032F-38 1AHHG1-1/032F-38 2-4AHHG1-1/032F-38 5AHHG1-1/250F-22HHG1-2/032F-38HHG1-3/032F-38HHG1-3/250F-38
Tensión de control: 5-32VDC Corriente de control: 10-45mA Tensión de carga: 20: 12-250VDC Corriente de carga: 10A, 15A, 20A, 25A, 30A, 40A, 60A Caída de tensión en conducción: DC≤ 1.2VDC Tiempo de conmutación: DC≤ 5ms Corriente de fuga en estado apagado DC≤ 5mA Tensión soportada dieléctrica: ≥ 2000VAC Temperatura ambiente: -30~80℃ Dimensiones: 60×45×29mm Forma de instalación: Instalación con perno Descripción: Las cargas superiores a 10A deben equiparse con un disipador de calor
Solicitar cotizaciónEspecificaciones técnicas
| Modelo | HHG1-0/032F-20 2Z (SSR-DD) HHG1-0/032F-20 3Z (SSR-DD) HHG1-0/032F-20 4Z (SSR-DD) |
| Dimensión | 34×26.5×18mm |
| Instrucciones | Instalar junto a una ventana de disipación de calor bien ventilada |
| Tiempo de conmutación | DC ≤ 5ms AC ≤ 10ms |
| Corriente de carga | 2A, 3A, 4A |
| Tensión de carga | 20: 12-250VDC |
| Temp. ambiente | -30~80°C |
| Corriente de control | 6-25mA |
| Tensión de control | 3-32VDC |
| Forma de instalación | Enchufe directo de doble línea |
| Rigidez dieléctrica | ≥ 1500VAC |
| Caída de tensión en conducción | DC ≤ 1.2V AC ≤ 1.6VAC |
| Corriente de fuga en estado apagado | DC ≤ 5mA AC ≤ 10mA |
