C-Lin

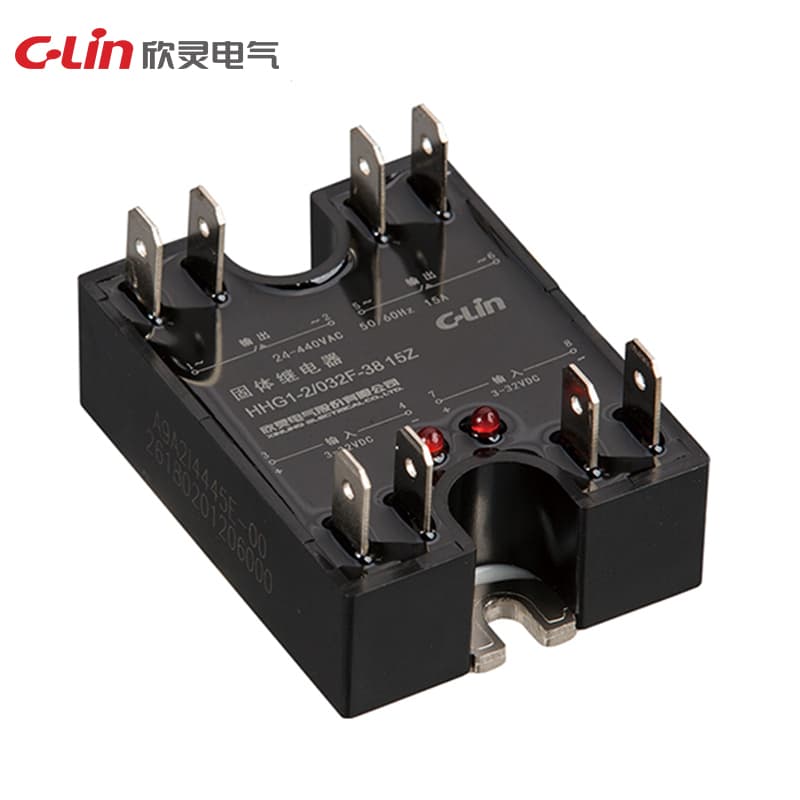

Relé de estado sólido Serie HHG1

Name: Relé de estado sólido Serie HHG1
Brand: C-Lin
SKU: HHG1-2/032F-38

Model Number: HHG1-2/032F-38

HHG1-0/032F-20 HHG1-1/032F-38 HHG1-1/032F-38 1A HHG1-1/032F-38 2-4A HHG1-1/032F-38 5A HHG1-1/250F-22HHG1-2/032F-38HHG1-3/032F-38 HHG1-3/250F-38

Voltaje de control: 5-32VDC Corriente de control: 10-45mA Voltaje de carga: 20: 12-250VDC Corriente de carga: 10A, 15A, 20A, 25A, 30A, 40A, 60A Caída de voltaje en conducción: DC≤ 1.2VDC Tiempo de encendido/apagado: DC≤ 5ms Corriente de fuga en estado apagado: DC≤ 5mA Tensión soportada dieléctrica: ≥ 2000VAC Temperatura ambiente: -30~80℃ Dimensiones: 60×45×29mm Forma de instalación: Instalación con perno Descripción: Las cargas superiores a 10A deben equiparse con un disipador de calor

Solicitar cotización

Especificaciones técnicas

Modelo	HHG1-0/032F-20 2Z (SSR-DD) HHG1-0/032F-20 3Z (SSR-DD) HHG1-0/032F-20 4Z (SSR-DD)
Dimensión	34×26.5×18mm
Instrucción	Instalado junto a una ventana de disipación de calor bien ventilada
Tiempo de encendido/apagado	DC ≤ 5ms AC ≤ 10ms
Corriente de carga	2A, 3A, 4A
Voltaje de carga	20: 12-250VDC
Temperatura ambiente	-30~80°C
Corriente de control	6-25mA
Voltaje de control	3-32VDC
Forma de instalación	Enchufe directo de doble línea
Rigidez dieléctrica	≥ 1500VAC
Caída de voltaje en conducción	DC ≤ 1.2V AC ≤ 1.6VAC
Corriente de fuga en estado apagado	DC ≤ 5mA AC ≤ 10mA
