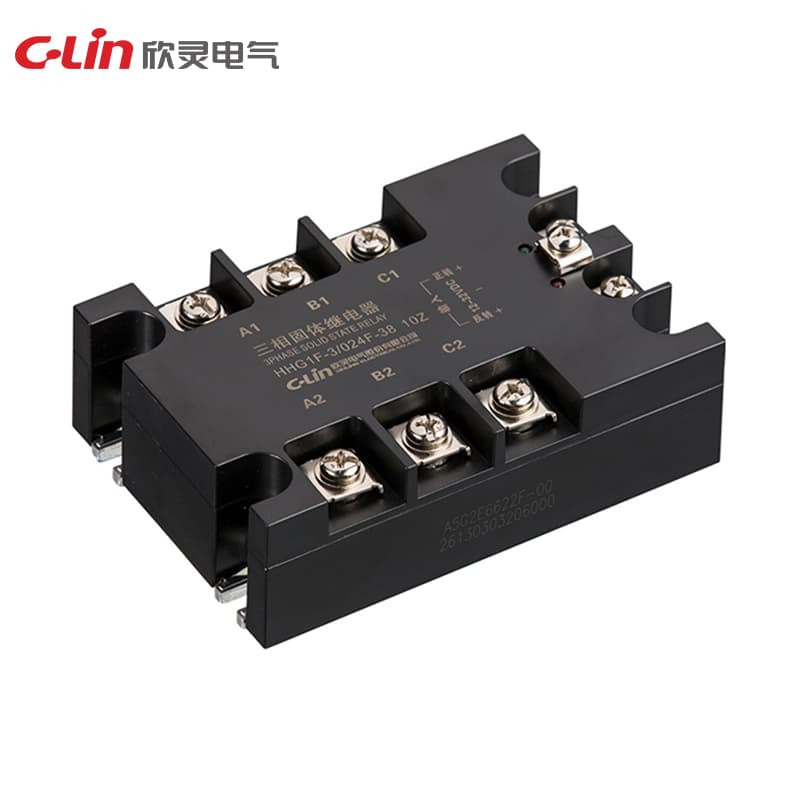

Relé de estado sólido trifásico de avance y retroceso serie HHG1F
Model Number: HHG1F-3/005F-38
HHG1F-3/005F-38HHG1F-3/024F-38
Voltaje de control: 5VDC Corriente de control: ≤50mA Voltaje de carga: 40-440VAC Corriente de carga: 10A, 15A, 20A, 25A, 30A, 40A Caída de voltaje en estado de conducción: AC≤ 1.6VAC Protección de control: 100ms de retardo de enclavamiento positivo y negativo en el extremo de entrada Corriente de fuga en estado apagado: AC≤10mA Tensión soportada dieléctrica: ≥2500VAC Temperatura ambiente: -30~80℃ Dimensiones: 106×75×41mm Forma de instalación: instalación con pernos Descripción: Debe instalarse un disipador de calor para cargas superiores a 5A Debe añadirse refrigeración forzada por ventilador o por agua para cargas su
Solicitar cotizaciónEspecificaciones técnicas
| Modelo | HHG1F-3/005F-38 |
| Dimensión | 106×75×41mm |
| Instrucción | Debe instalarse un radiador para cargas superiores a 5A; debe añadirse un ventilador de enfriamiento potente o enfriamiento por agua para cargas superiores a 80A |
| Tiempo de encendido/apagado | Retardo de enclavamiento directo e inverso en el terminal de entrada de 100ms |
| Corriente de carga | 10A, 15A, 20A, 25A, 30A, 40A |
| Voltaje de carga | 40-440VAC |
| Temp. ambiente | -30~80°C |
| Corriente de control | ≤ 50mA |
| Voltaje de control | 5VDC |
| Forma de instalación | instalación con pernos |
| Rigidez dieléctrica | ≥ 2500VAC |
| Caída de voltaje en estado de conducción | AC ≤ 1.6VAC |
| Corriente de fuga en estado apagado | AC ≤ 10mA |
