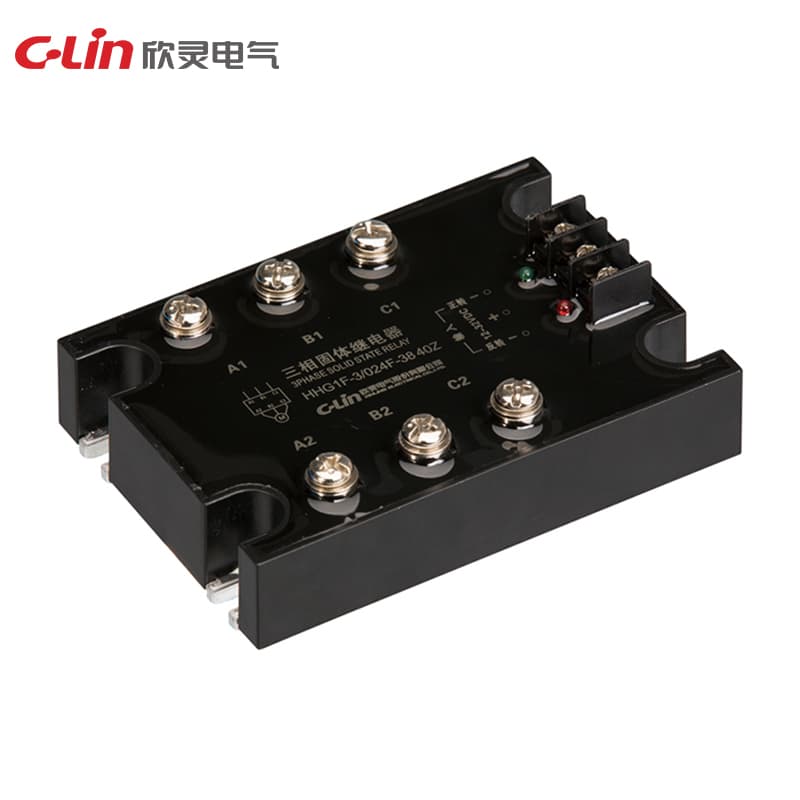

Relé de estado sólido trifásico de avance y reversa serie HHG1F
Model Number: HHG1F-3/024F-38
HHG1F-3/005F-38HHG1F-3/024F-38
Tensión de control: 5VDC Corriente de control: ≤50mA Tensión de carga: 40-440VAC Corriente de carga: 10A, 15A, 20A, 25A, 30A, 40A Caída de tensión en conducción: AC≤ 1.6VAC Protección de control: 100ms de retardo de enclavamiento positivo y negativo en el extremo de entrada Corriente de fuga en estado de apagado: AC≤10mA Tensión soportada dieléctrica: ≥2500VAC Temperatura ambiente: -30~80℃ Dimensiones: 106×75×41mm Forma de instalación: instalación con pernos Descripción: Se debe instalar un disipador de calor para cargas superiores a 5A Se debe añadir ventilación forzada o refrigeración por agua para cargas supe
Solicitar cotizaciónEspecificaciones técnicas
| Modelo | HHG1F-3/005F-38 |
| Dimensión | 106×75×41mm |
| Instrucción | Se debe instalar un radiador para cargas superiores a 5A; se debe añadir un ventilador de alta refrigeración o refrigeración por agua para cargas superiores a 80A |
| Tiempo de encendido/apagado | Retardo de enclavamiento directo e inverso del terminal de entrada de 100ms |
| Corriente de carga | 10A, 15A, 20A, 25A, 30A, 40A |
| Tensión de carga | 40-440VAC |
| Temp. ambiente | -30~80°C |
| Corriente de control | ≤ 50mA |
| Tensión de control | 5VDC |
| Forma de instalación | Instalación con pernos |
| Rigidez dieléctrica | ≥ 2500VAC |
| Caída de tensión en conducción | AC ≤ 1.6VAC |
| Corriente de fuga en estado de apagado | AC ≤ 10mA |
