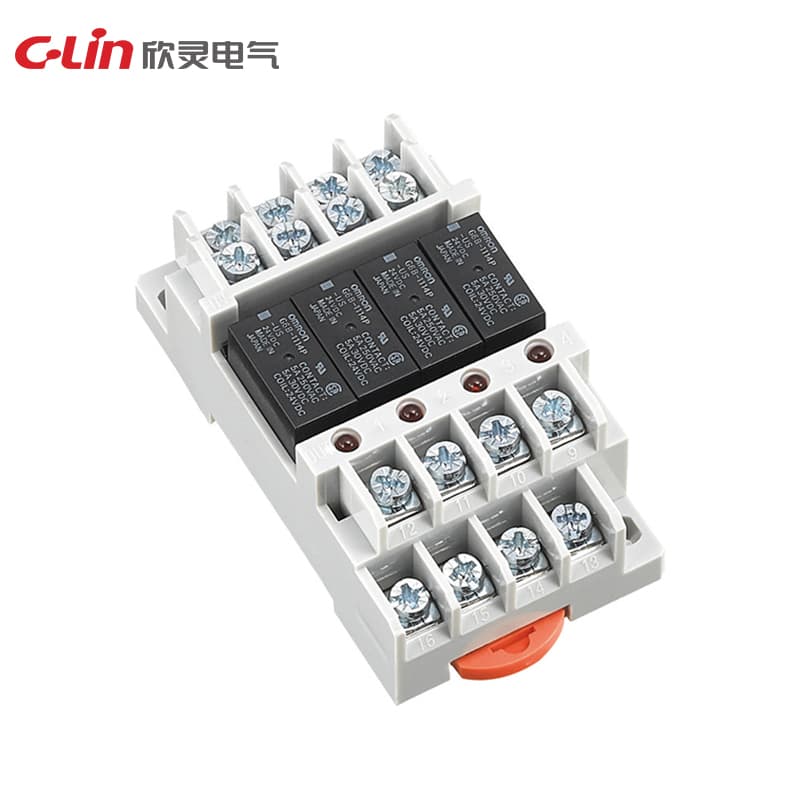

Módulo de relé de señal Serie HHN-RA
Model Number: HHN-RA4
Resistencia de contacto: 100mΩ o menos Tiempo de actuación (oportunidad): 10ms o menos (aprox. 3ms) Tiempo de restablecimiento (oportunidad): 15ms o menos (aprox. 4ms) Resistencia de aislamiento: 100mΩ o más (megóhmetro DC500V) Durabilidad al impacto: 1000m/s2 Fallo por impacto: 100m/s2 Vida mecánica: 50 millones de veces o más (frecuencia de conmutación 18000 veces/h) Vida eléctrica: 100,000 veces o más (carga nominal, frecuencia de conmutación 1800 veces/h)
Solicitar cotizaciónEspecificaciones técnicas
| Modelo | HHN-RA4 |
| Choque | Duración 1000m/s² Malfuncionamiento 100m/s² |
| Contacto | 1 CO |
| Modelo de relé | 41F |
| Tipo de contacto | RA6: 1H; RA7: 1Z |
| Carga mínima | 100mA / 12V |
| Tiempo de liberación | <3.0ms |
| Corriente nominal | 6A/circuito |
| Voltaje nominal | 24VDC (con rango de variación permitido de 80%~110% ) |
| Corriente de sobretensión | 15A / 2.5ms |
| Tiempo de operación | <6ms |
| Vida eléctrica | ≥ 100000 veces (carga nominal, frecuencia de conmutación 1800 veces/h) |
| Vida mecánica | ≥ 500000 veces (frecuencia de conmutación 18000 veces/h) |
| Voltaje de liberación | ≤ 5% (entorno de temperatura normal) |
| Voltaje de operación | 0.8~1.25Un |
| Corriente de conmutación | 6A 250V AC |
| Resistencia de contacto | 100mΩ o menos |
| Tiempo de retardo/liberación | 7 / 15ms |
| Capacidad de conmutación | DC-1 30V: 180W; AC-1 230V: 1500VA; DC-15 230V: 300VA |
| Impedancia de aislamiento | 1000mΩ(500VDC) |
| Resistencia de aislamiento | 100mΩ o más (megóhmetro DC500V) |
| Número de canales de control | 4, 8, 12, 16 |
| Tiempo de restablecimiento (efectividad) | 15ms o menos (aprox. 4ms) |
| Tiempo de operación (efectividad) | 10ms o menos (aprox. 3ms) |
| Requisito de polaridad para el cableado | Sin requisito de polaridad |
| Consumo de potencia de operación de un solo circuito | Aprox. 216mW |
