Módulo de relé de señal Serie HHN-RA
C-Lin

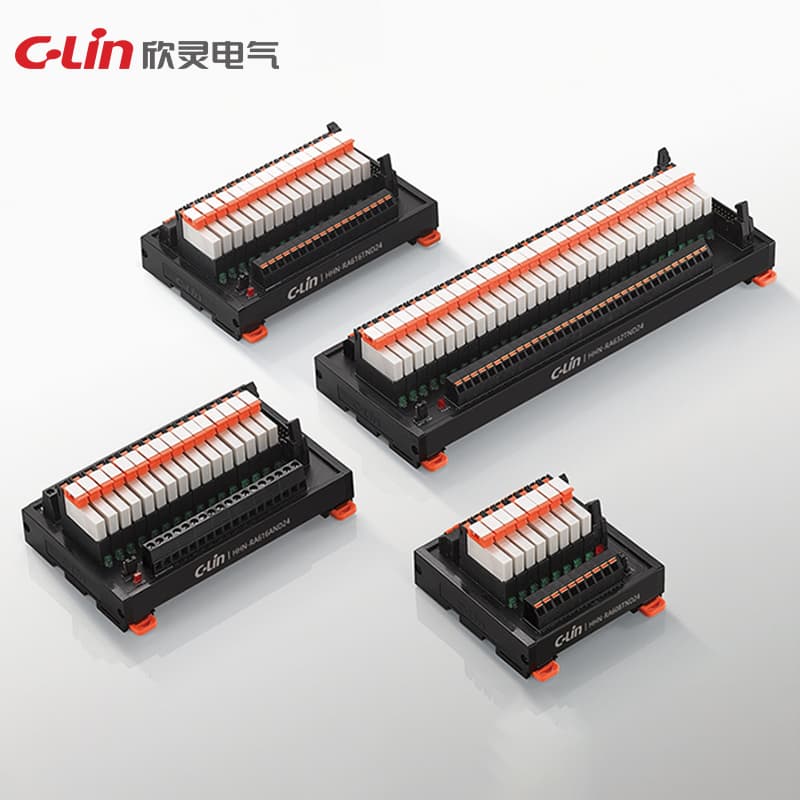

Módulo de relé de señal Serie HHN-RA

Model Number: HHN-RA67

HHN-RA123HHN-RA4HHN-RA5HHN-RA67

Resistencia de contacto: 100mΩ o menos Tiempo de actuación (temporización): 10ms o menos (aprox. 3ms) Tiempo de restablecimiento (temporización): 15ms o menos (aprox. 4ms) Resistencia de aislamiento: 100mΩ o más (megóhmetro DC500V) Durabilidad al impacto: 1000m/s2 Malfunción por impacto: 100m/s2 Vida mecánica: 50 millones de veces o más (frecuencia de conmutación 18000 veces/h) Vida eléctrica: 100,000 veces o más (carga nominal, frecuencia de conmutación 1800 veces/h)

Solicitar cotización

Especificaciones técnicas

ModeloHHN-RA4
ChoqueDuración 1000m/s² Malfunción 100m/s²
Contacto1 CO
Modelo de relé41F
Tipo de contactoRA6: 1H; RA7: 1Z
Carga mínima100mA / 12V
Tiempo de liberación<3.0ms
Corriente nominal6A/circuito
Tensión nominal24VDC (con rango de variación permisible de 80%~110% )
Corriente de sobretensión15A / 2.5ms
Tiempo de operación<6ms
Vida eléctrica≥ 100000 veces (carga nominal, frecuencia de conmutación 1800 veces/h)
Vida mecánica≥ 500000 veces (frecuencia de conmutación 18000 veces/h)
Tensión de liberación≤ 5% (entorno de temperatura normal)
Tensión de operación0.8~1.25Un
Corriente de conmutación6A 250V AC
Resistencia de contacto100mΩ o menos
Tiempo de retardo/liberación7 / 15ms
Capacidad de conmutaciónDC-1 30V: 180W; AC-1 230V: 1500VA; DC-15 230V: 300VA
Impedancia de aislamiento1000mΩ(500VDC)
Resistencia de aislamiento100mΩ o más (megóhmetro DC500V)
Número de canales de control4, 8, 12, 16
Tiempo de restablecimiento (efectividad)15ms o menos (aprox. 4ms)
Tiempo de operación (efectividad)10ms o menos (aprox. 3ms)
Requisito de polaridad para el cableadoNo requiere polaridad
Consumo de potencia de operación de circuito únicoAprox. 216mW
